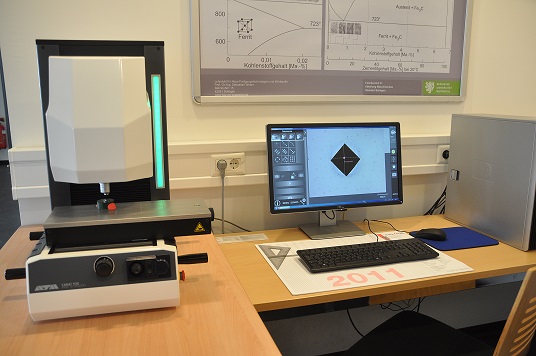

Vollautomatisierter Härteprüfer Carat 930 der Fa. ATM
Der Härteprüfer Carat 930 wird zur Bestimmung der Eindringhärte metallischer Werkstoffe eingesetzt. Dabei wird ein genormter Prüfkörper (Diamantpyramide) unter festgelegten Bedingungen (Kraft, Zeit) in das zu prüfende Werkstück gedrückt und anschließend die Länge der Diagonalen des bleibenden Eindrucks optisch vermessen und daraus die Eindruckoberfläche errechnet.
Durch Multiplikation des Verhältnisses von Prüfkraft zur Eindruckoberfläche mit einem entsprechenden Faktor ergibt sich die Vickershärte.
Technische Spezifikationen:
- Vollautomatisierter Härteprüfer
- Prüfmethode: Vickers nach DIN EN ISO 6507 + ASTM E-384
- Lastbereich: 50 g – 30 kg (HV0,05 – HV30)
- PC-Steuerung mit motorisiertem Probentisch 160 x 100 mm
- Automatische Z-Achse mit max. 150 mm Verfahrweg
- Z-Achse mit 3-fach Objektivrevolver (2,5x-, 10x-, und 50x-fache Vergrößerung)
- Vollautomatische Prüfung von max. 6 Proben möglich
- Härte-Mappingfunktion
- Prüfreport in Excel oder als PDF
Anwendung:
Mit dem Härteprüfer Carat 930 können Härteprüfungen nach Vickers vom konventionellen Härtebereich (HV30 - HV10) bis zum Mikrohärtebereich (HV0,1 - HV0,05) durchgeführt werden.
Zudem ist die DIN-gerechte Bestimmung der Einsatzhärtungstiefe (CHD), Einhärtungstiefe nach Randschichthärten (DS) und Nitrierhärtetiefe (Nht) sowie die Erstellung von Härteverläufen oder Härte-Mappings möglich.
